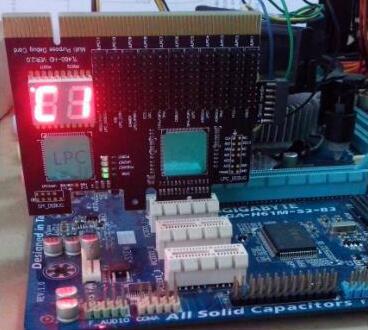

主板檢測卡的代碼全了解
顯示FF或00，CPU沒有工作 ATX電源損壞
CPU腳焊點因為長時間的熱脹冷縮，脫焊
CPU附近的電解電容爆裂
CPU附近的功率三極管燒毀
代碼：FF、00、C0、D0、CF、F1或什么也沒有表示CPU沒通過
C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示內存不過
24、25、26、01、0A、0B、2A、2B、31表示顯卡不過
某些集成顯卡主板23、24、25表示可以正常點亮，某些VIA芯片組顯示13則表示可以點亮，某些品牌機里的主板顯示0B則表示正常，某些主板顯示4E表示正常點亮，某些INTEL芯片組的主板顯示26或16則表示可以正常點亮。
C1、C6、C3、01、02這個組合循環跳變大部分是I/0壞或刷BIOS
如顯示05、ED、41則直接刷BIOS
一、主板檢測卡各指示燈說明
BIOS燈:為BIOS運行燈、正常工作時應不停閃動
CLK燈：為時鐘燈、正常為常亮
OSC燈：為基準時鐘燈、正常為常亮
RESET燈：為復位燈、正常為開機瞬間閃一下，然后熄滅
RUN燈：為運行燈、工作時應不停閃動
+12V、-12V、+5V、+3.3V燈正常為常亮
二、常見代碼檢修
1、00、CO、CF、FF或D1
測BIOS芯片CS有無片選：
（1）、有片選：換BIOS、測BIOS的OE是否有效、測PCI的AD線、測CPU復位有無1.5V--0V跳變
（2）、無片選：測PCI的FRAME、測CPU的DBSY ADS#，如不正常則北橋壞、若幀周期信號不正常則南橋壞
2、C0
CPU插槽臟、針腳壞、接觸不好
換電源、換CPU、換轉接卡有時可解決問題
刷BIOS、檢查BIOS座
I/O壞、北橋虛焊、南弱橋壞
PCB斷線、板上粘有導電物
3、C1、C3、C6、A7或E1
內存接觸不良（用鑷子劃內存槽）
測內存工作電壓SDRAM （3.3V），DDR（2.5和1.25V）
測時鐘（CLK0~CLK3）
CPU旁排阻是否損壞
測CPU地址線和數據線
測DDR的負載排阻和數據排阻
北橋壞
4、C1~05循環跳變
測32.768MHZ是否正常
BIOS損壞
I/O或南橋損壞
5、C1、C3、C6
刷BIOS、檢查BIOS座
換電源、換CPU，換轉接卡有時可解決問題
PCB斷線、板上粘有導電物
換內存條，PC100、PC133，或速度更快更穩定的內存
換內存插槽，有些主板的內存條插槽要先插最靠里面或最靠外面的槽才可工作
目測內存槽是否有短路等機械類損壞現象
沒內存的CLK0、CLK1、CLK2、CLK3、CLK4，內存主供電
打阻值檢查是否有斷路現象
換I/O芯片、北橋虛焊或北橋壞
6、循環顯示C1-C3或C1-C5
刷BIOS
換I/O有時可解決問題、檢查I/O外圍電路
PCB斷線、板上粘有導電物
換電源、換CPU、換內存
南橋壞
7、其它代碼
刷BIOS
換電源、CPU、內存
檢查I/O外圍電路、換I/O芯片
PCB斷線、板上粘有導電物、南橋壞
8、bO代碼
測內存的數據負載電壓1.25V、2.5V（DDR）
清CMOS
測北橋供電或北橋壞
9、25代碼
測AGP核心供電4X（1.5V）、8X（0.8V）、2X（3.3V）
北橋供電、北橋壞
10、走od后不亮
測PCI插槽之間電阻和排阻
外頻、倍頻跳線
11、若顯示Ob顯示器仍不亮
換顯卡，有時主板與顯卡不兼容
換電源、換CPU、換內存
換顯卡插槽、PCB斷線、板上粘有導電物
刷BIOS
換I/O
查北橋供電或南北橋壞
查PCI、AGP槽附近的排阻和電容
12、顯2d代碼
測AGP的AD線
初始化INTR信號
北橋供電不正?；虮睒驂?br />
13、顯2d代碼后不變
刷BIOS
時鐘發生器不良
清除CMOS
北橋供電不正?；虮睒驂?br />
14、顯示50代碼
I/O供電或I/O芯片壞
南橋供電或南橋壞
BIOS壞、北橋壞
15、顯示41
刷BIOS
A18跳線
PCB斷線、板上粘有導電物
I/O壞、南橋壞
錯誤代碼：00(FF)
代碼含義：主板沒有正常自檢
解決方法：這種故障較麻煩，原因可能是主板或CPU沒有正常工作。一般遇到這種情況，可首先將電腦上除CPU外的所有部件全部取下，并檢查主板電壓、倍頻和外頻設置是否正確，然后再對CMOS進行放電處理，再開機檢測故障是否排除。如故障依舊，還可將CPU從主板上的插座上取下，仔細清理插座及其周圍的灰塵，然后再將CPU安裝好，并加以一定的壓力，保證CPU與插座接觸緊密，再將散熱片安裝妥當，然后開機測試。如果故障依舊，則建議更換CPU測試。另外，主板BIOS損壞也可造成這種現象，必要時可刷新主板BIOS后再試。
錯誤代碼：01
代碼含義：處理器測試
解決方法：說明CPU本身沒有通過測試，這時應檢查CPU相關設備。如對CPU進行過超頻，請將CPU的頻率還原至默認頻率，并檢查CPU電壓、外頻和倍頻是否設置正確。如一切正常故障依舊，則可更換CPU再試。
錯誤代碼：C1至C5
代碼含義：內存自檢
解決方法：較常見的故障現象，它一般表示系統中的內存存在故障。要解決這類故障，可首先對內存實行除塵、清潔等工作再進行測試。如問題依舊，可嘗試用柔軟的橡皮擦清潔金手指部分，直到金手指重新出現金屬光澤為止，然后清理掉內存槽里的雜物，并檢查內存槽內的金屬彈片是否有變形、斷裂或氧化生銹現象。開機測試后如故障依舊，可更換內存再試。如有多條內存，可使用替換法查找故障所在。
錯誤代碼：0D
代碼含義：視頻通道測試
解決方法：這也是一種較常見的故障現象，它一般表示顯卡檢測未通過。這時應檢查顯卡與主板的連接是否正常，如發現顯卡松動等現象，應及時將其重新插入插槽中。如顯卡與主板的接觸沒有問題，則可取下顯卡清理其上的灰塵，并清潔顯卡的金手指部份，再插到主板上測試。如故障依舊，則可更換顯卡測試。
一般系統啟動過0D后，就已將顯示信號傳輸至顯示器，此時顯示器的指示燈變綠，然后DEBUG卡繼續跳至31，顯示器開始顯示自檢信息，這時就可通過顯示器上的相關信息判斷電腦故障了
錯誤代碼：0D至0F
代碼含義：CMOS停開寄存器讀/寫測試
解決方法：檢查CMOS芯片、電池及周圍電路部分，可先更換CMOS電池，再用小棉球蘸無水酒精清洗CMOS的引腳及其電路部分，然后看開機檢查問題是否解決。
錯誤代碼：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A
代碼含義：測試顯卡
解決方法：該故障在AMI BIOS中較常見，可檢查顯卡的視頻接口電路、主芯片、顯存是否因灰塵過多而無法工作，必要時可更換顯卡檢查故障是否解決。
錯誤代碼：1A、1B、20、21、22
代碼含義：存儲器測試
解決方法：同Award BIOS篇內存故障的解決方法。
注意事項：如在BIOS設置中設置為不提示出錯，則當遇到非致命性故障時，診斷卡不會停下來顯示故障代碼，解決方法是在BIOS設置中設置為提示所有錯誤之后再開機，然后再根據DEBUG代碼提問者評價謝謝
|
|
